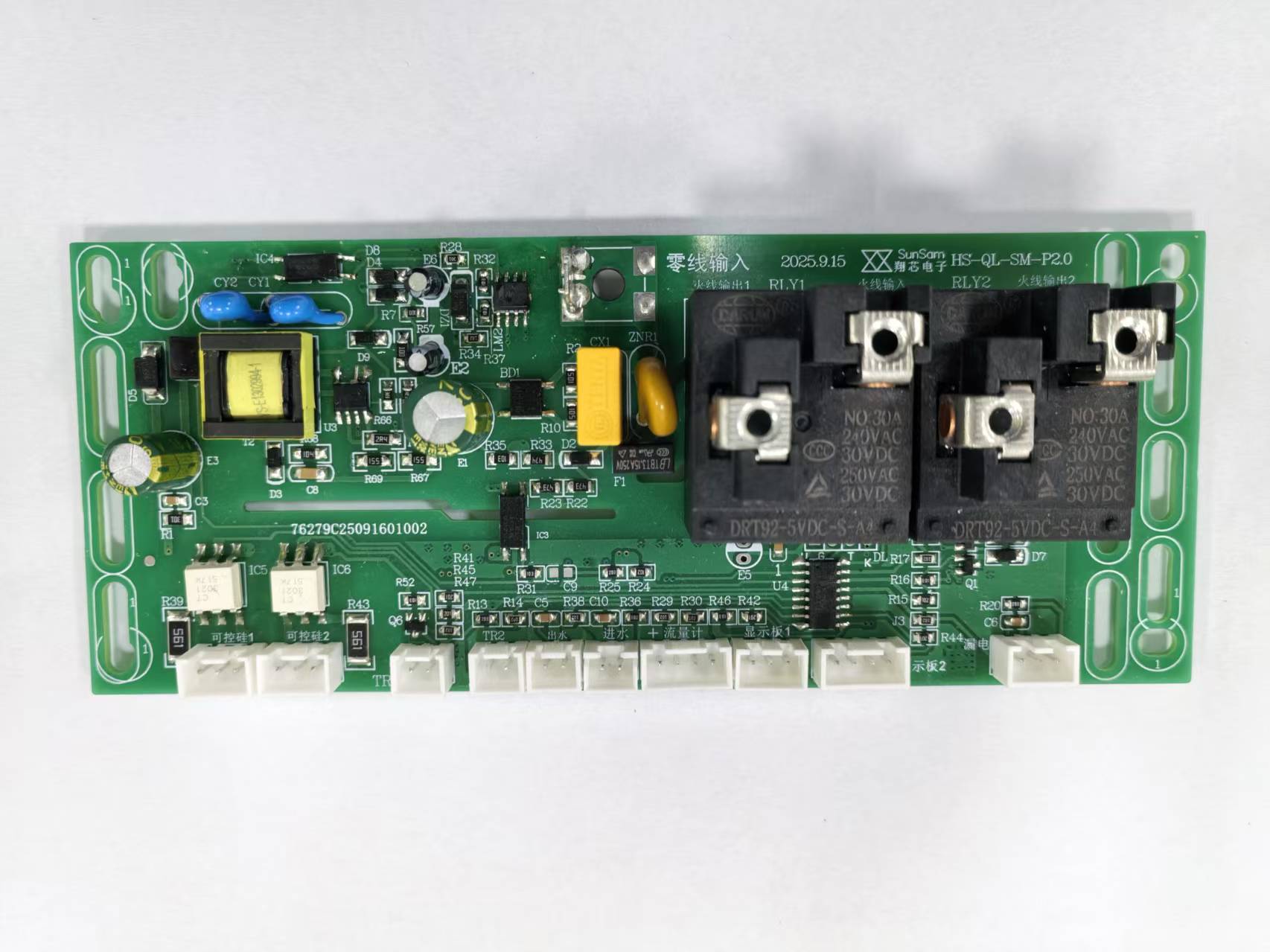

CT12350 Instant elektrisk varmvattenberedare PCBA är en integrerad styrlösning utvecklad för 220 V, 6 kW snabbvattenuppvärmningssystem. Den kombinerar stegvis värmekontroll, vattenflödesdetektion, temperaturreglering, LED-displaykontroll och flera felskyddsfunktioner på en PCBA.

CT12350 är designad för elektriska varmvattenberedare för hushåll och anpassade varmvattenapparater, och stöder hårdvara, firmware, display och gränssnittsanpassning för olika OEM- och ODM-projekt.

6 kW värmekontroll med sju effektnivåer

Den testade versionen av switch-mode strömförsörjning fungerar från AC 150–280 V vid 50 Hz. Vid märkspänningen AC 220 V stöder PCBA en maximal värmebelastning på 6 000 W och styr tre värmeeffektgrupper.

Sju effektnivåer finns tillgängliga för att ge mer flexibel temperaturreglering:

- Nivå 1: 1 400 W

- Nivå 2: 2 200 W

- Nivå 3: 2 400 W

- Nivå 4: 3 600 W

- Nivå 5: 3 800 W

- Nivå 6: 4 600 W

- Nivå 7: 6 000 W

Uppvärmningsdesignen med flera nivåer gör att regulatorn kan välja en lämplig effekt i enlighet med driftläge, vattentemperatur och värmebehov.

Intelligent konstant temperaturkontroll

CT12350-vattenvärmarens styrkort ger ett justerbart temperaturområde på 30–55°C. En 50 kΩ NTC temperatursensor används för temperaturdetektering och kontrollåterkoppling.

I AI-läge väljer PCBA automatiskt en lämplig effektnivå och måltemperatur enligt inloppsvattentemperaturen. De programmerade AI-temperaturinställningarna sträcker sig från 39°C till 45°C under de inloppstemperaturförhållanden som registreras i testrapporten.

Tre temperaturlägen finns också tillgängliga för bekväm drift:

- Barnläge: 38°C

- Vuxenläge: 42°C

- Seniorläge: 45°C

Styrenheten stöder automatisk kalibrering och minne av konstanttemperaturparametrar. Baserat på de registrerade provtesterna vid en inloppstemperatur på 25°C och flödeshastigheter på 1,5 l/min och 3 l/min, förblev den uppmätta utloppstemperaturen inom cirka ±2°C vid de testade börvärdena.

Vattenflödesaktivering och standbykontroll

PCBA startar värmeregleringsprocessen när det detekterade vattenflödet når cirka 1,5 l/min. Uppvärmningen upphör när flödet minskar till cirka 1,3 L/min.

När inget vattenflöde detekteras går regulatorn i standby-läge efter cirka två sekunder. Displayen kan återaktiveras genom att trycka på en knapp eller återställa vattenflödet. Denna styrlogik hjälper till att koordinera värmedriften med det faktiska vattenbehovet.

Touch Control och LED-display

CT12350 Instant elektrisk varmvattenberedare PCBA har fem huvudkontrollnycklar:

- Kraft

- Temperatur- eller effektökning

- Temperatur- eller effektminskning

- AI

- Val av läge

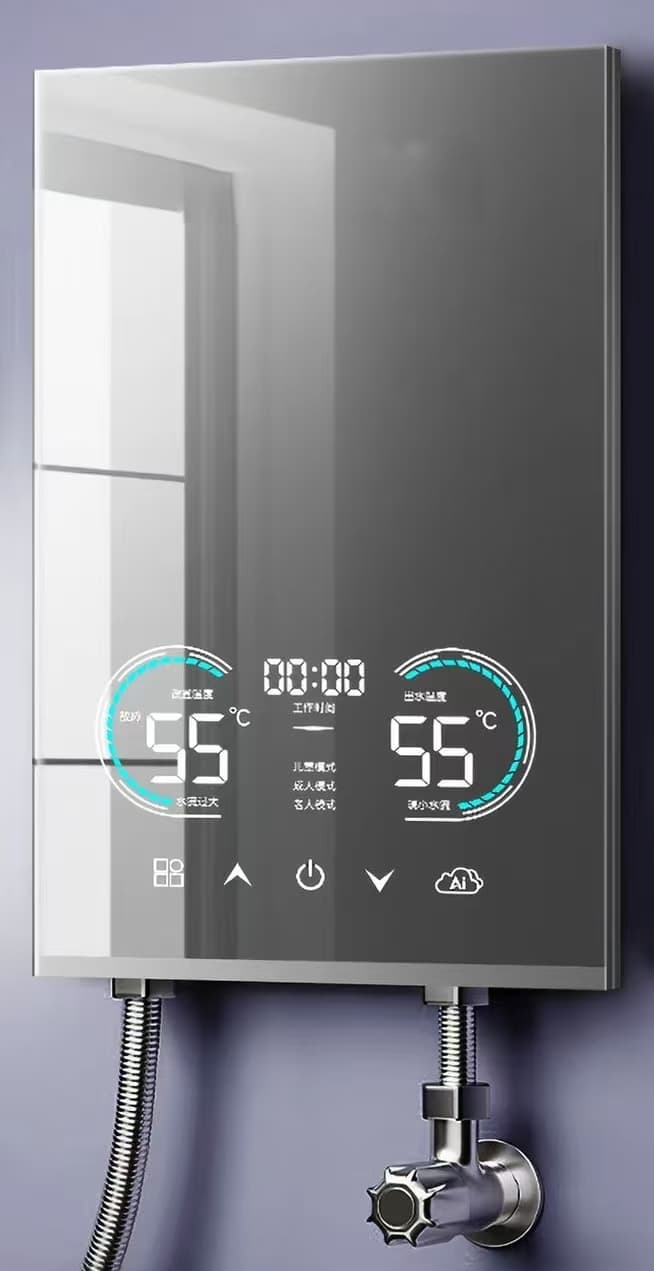

Touch-kontrollgränssnittet kan fungera genom en ytmonterad 4 mm glaspanel eller en 2 mm plastpanel, vilket gör att apparattillverkaren kan utveckla olika frontpanelsdesigner.

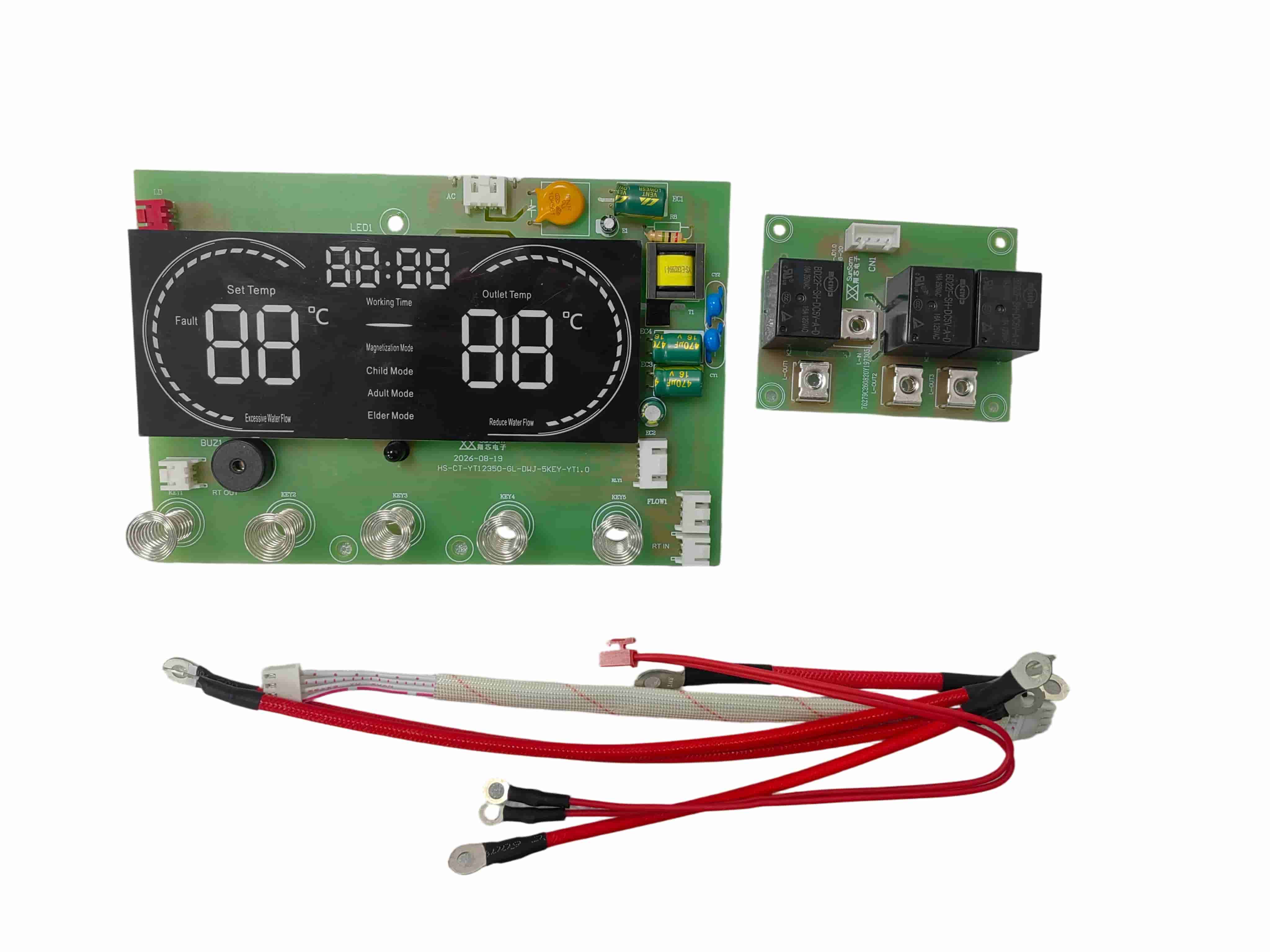

LED-displayen kan visa:

- Utloppsvattentemperatur

- Ställ in temperatur

- Drifttid

- Värmestatus

- Power-on status

- Valt driftläge

- Felkoder

Displayikonerna och gränssnittslayouten kan justeras efter produktens utseende och kundens krav.

Flera felskyddsfunktioner

CT12350 innehåller flera styr- och feldiagnosfunktioner för omedelbar elektrisk varmvattenberedare.

När utloppstemperaturen når 63°C minskar regulatorn automatiskt värmeeffekten med en effektnivå. Om temperaturen når eller överstiger 65°C, aktiveras E4 övertemperaturlarmet och uppvärmningen stoppas. Normal drift kan återupptas efter att temperaturen sjunkit under 55°C.

Styrenheten stöder även:

- E1 läckagefelslarm och värmeavstängning

- E2 utloppstemperaturgivare öppen- eller kortslutningsskydd

- Automatisk återställning efter att temperatursensorfelet har åtgärdats

- Felkodsdisplay för enklare inspektion och underhåll

Slutlig skyddsprestanda beror på apparatens kompletta design, sensorer, ledningar, värmesystem och andra säkerhetskomponenter.

Huvudsakliga tekniska specifikationer

| Parameter | Specifikation |

|---|---|

| Produktmodell | CT12350 |

| Produkttyp | Omedelbar elektrisk varmvattenberedare PCBA |

| Styrkortsdesign | Isolerat integrerat styrkort |

| Driftspänning | AC 150–280 V, 50 Hz |

| Märkspänning | AC 220 V |

| Maximal värmebelastning | 6 000 W |

| Värmekontrollutgångar | 3 grupper |

| Effektnivåer | 7 nivåer |

| Temperaturinställningsområde | 30–55°C |

| Aktiveringsflödeshastighet | 1,5 l/min |

| Avstängningsflöde | 1,3 l/min |

| Temperatursensor | 50 kΩ NTC vid 25°C |

| Förinställda lägen | Barn 38°C, vuxen 42°C, Senior 45°C |

| Pekskärmskompatibilitet | 4 mm glas eller 2 mm plastpanel |

| Driftstemperatur | −15°C till 65°C |

| Driftfuktighet | 10%–95% RH |

Provtestning och prestandaverifiering

Under provverifiering fungerade switch-mode strömförsörjningsversionen kontinuerligt i åtta timmar vid AC 280 V utan onormal prestanda. Systemet fungerade också i åtta timmar under en testmiljö på 65°C och 90% relativ luftfuktighet.

Dessa resultat avser det testade provet och specificerade testförhållanden. Slutliga el-, miljö- och säkerhetsspecifikationer bör verifieras igen efter att PCBA har integrerats i kundens kompletta varmvattenberedare.
